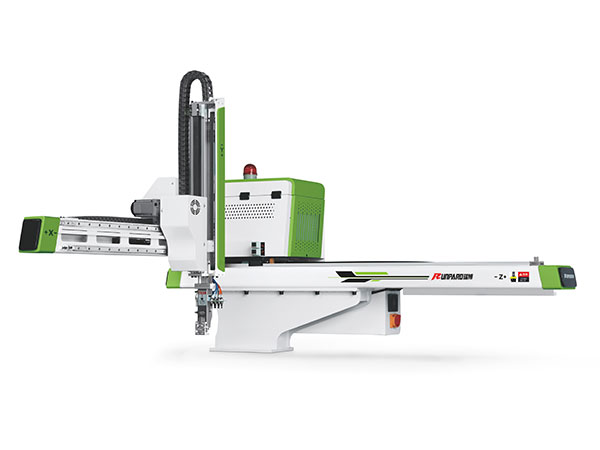

横走式机械手臂-RA系列
进口的气动元件、经久耐用
|
规格 Main specification
|
|||||
|---|---|---|---|---|---|
|
电源
|
工作气压
|
最大容许气压
|
驱动方式
|
侧姿
|
控制系统
|
|
Power Source
|
Working Pressure
|
Max.Allowed Pressure
|
Drive System
|
Swivel
|
Control System
|
|
1or3∮AC220V±10V
|
5kgf/cm²
|
8kgf/cm²
|
Y inverter motor
|
90°Fixed
|
HS44/单片机
|
|
50/60HZ
|
0.49Mpa
|
0.8Mpa
|
X,A pneumatic cylinder
|
Pneumatic
|
|
|
机型 Model |
RA550ID/IS/WD/WS | RA650ID/IS/WD/WS | RA750WD/WS | RA850WD/WS |
|
电源容量 Power capacity |
0.5/1(AC servo Motor)
|
1
|
||
|
适用成型机（Ton） Recommended I.M.M |
50-100 | 50-150 | 150-200 | 200-280 |
|
横行行程 Traverse driven |
1000 （选购1300用AC伺服马达驱动） |
1300 | ||
|
横行驱动方式 Traverse stroke |
标准 AC伺服马达驱动 |
标准 AC伺服马达驱动 |
||
|
引拔行程（mm） Crosswise Stroke（mm） |
P:170 R:100 | P:170 R:100 | P:300 R:100 | P:300 R:100 |
|
上下行程（mm） Vertical Stroke（mm） |
550 | 650 | 750 | 850 |
|
最大荷重（kg） Max loading |
3 | 3 | 3 | 3 |
|
取出时间（sec） Dry take out Time |
1 | 1.3 | 1.3 | 1.4 |
|
全循环时间（sec） Dry cycle Time |
8 | 8 | 8.3 | 8.5 |
|
空气消耗量（NI/cycle） Air consumotion |
19 | 20 | 22 | 23 |
|
净重（kg） Net weight |
140-180 | 150-190 | 150-220 | 160-230 |
机型表示：“P”成品臂 “R”料头臂 I：单截式 W：双截式 D：成品臂+料头臂 S：成品臂 Y：横行伺服马达驱动
Models said ：“p”:Finished am “R”.material brachiocephalic I:single-cut type W:double-type D：Finished arm + material brachiocephalic S:Finished am Y:rampant servo motor drive
